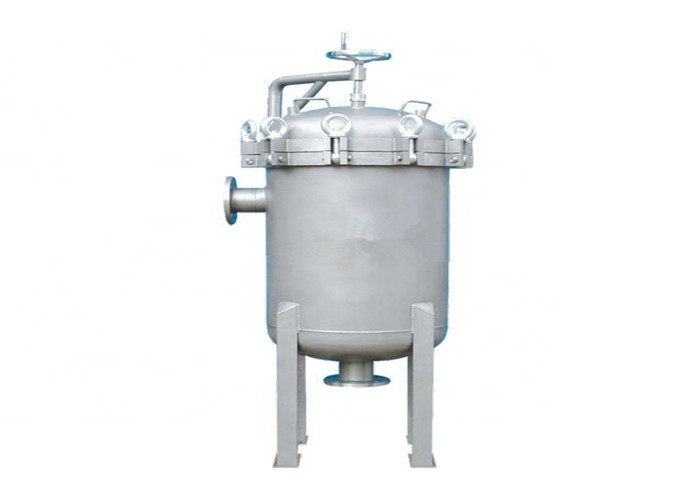

Alloggio industriale del filtro a sacco del canestro del filtro con l'insieme della pompa
I filtri a sacco sono particolarmente utili per la filtrazione i volumi grandi o dei liquidi di grande viscosità, che sono costruiti con custodia di filtro, sacchetti filtro, gabbia interna per sostenere le borse, disposizione positiva di sigillamento.
L'alloggio del filtro a sacco di alta efficienza del filtro dagli ST è ampiamente usato nei sistemi industriali di filtrazione dell'acqua di scarico
Vantaggi principali
01. Piccola probabilità per perdita della laterale borsa, che efficacemente garantiscono la qualità di filtraggio.
02. Il tipo filtro della borsa può sopportare la maggior pressione di esercizio, è di piccola perdita di pressione, di costo di operazione basso e del risparmio energetico ovvio.
03. Accuratezza della borsa di filtrazione aumentata continuamente, potrebbe raggiungere 0,5 μm al massimo.
04. Insacchi il tipo la grande capacità di trattamento del filtro, piccolo volume, contenente un gran quantità di agenti inquinanti.
05. Sulla base del principio di funzionamento e della struttura di tipo sistema della borsa di filtraggio, che è conveniente da sostituire il sacchetto filtro e senza pulire e di risparmio risparmiatore di tempo e di lavoro.
06. La borsa di filtrazione ha potuto essere uso ripetuto dopo la pulizia per comprimere il costo.
07. la portata di applicazione del filtro a sacco è vasta, con l'operazione flessibile e l'installazione multipla.
|
Parametri tecnici
|
Pressione di progettazione: 0.96MPa 30min |
| Pressione di esercizio massima: 0.60MPa |
| Scorrevolezza di superficie: Ra≤0.2 |
| Portata di progetto: Ra≤0.2 |
| Tipo filo o flangia di Inlet&outlet |
| Tipo: singola borsa & multi alloggio del filtro a sacco |
|
Progettato per il sistema di filtrazione a sacco
|
Generi differenti di canestri di sostegno della borsa da adattarsi per |
| vasta gamma dei sacchetti filtro |
| Completi la struttura dell'acciaio inossidabile |
Fatto di 100% SUS304, SUS316L, pp |
|
Facile da pulire
|
La superficie è brillamento meccanico di sabbia o lucidata
passività.
|
| estremità servita per aiutare basso pulito |
Specifiche per il singolo alloggio del filtro a sacco
| No. |
Dimensione |
Diametro |
Lunghezza |
inlet&outlet |
Sacchetto filtro |
Portata |
| Codice |
(millimetro) |
(millimetro) |
dimensione |
(m/h) |
| 1 |
BJD1 |
220 |
550 |
2" filo, morsetto, flangia |
1 |
20 |
| 2 |
BJD2 |
220 |
950 |
2" filo, morsetto, flangia |
2 |
40 |
| 3 |
BJD4 |
130 |
650 |
1" filo, morsetto, flangia |
4 |
10 |
Specifiche per il multi alloggio del filtro a sacco
| No. |
Dimensione |
Diametro |
Lunghezza |
inlet&outlet |
Sacchetto filtro |
Portata |
| Codice |
(millimetro) |
(millimetro) |
dimensione |
(m/h) |
| 1 |
BJD2-2 |
400 |
1600 |
3" filo, morsetto, flangia |
2*2 |
80 |
| 2 |
BJD2-3 |
500 |
1600 |
3" filo, morsetto, flangia |
2*3 |
120 |
| 3 |
BJD2-4 |
550 |
1600 |
4" morsetto, flangia |
2*4 |
160 |
| 4 |
BJD2-5 |
600 |
1600 |
4" morsetto, flangia |
2*% |
200 |
Guida d'ordinazione
| PRODOTTO |
Dimensione della borsa |
Borsa Q'ty |
Entrata/sbocco |
Collegamento |
Superficie |
Materiali |
| BJD |
1 - borsa #1 |
01 - Singolo |
A- lato dentro e lato fuori |
K-accoppiamento |
S- brillamento di sabbia |
304 |
| |
2 - borsa #2 |
02 - Due |
B- lato dentro e fondo fuori |
F-Bolt |
T- lucidato |
316L |
| |
3 - borsa #3 |
03 - Tre |
C- fondo dentro e fondo fuori |
S- filo |
|
Pp |
| |
4 - borsa #4 |
04 - Quattro |
D- alto dentro e basso fuori |
Come ordinare? - esempio |
| |
5 - borsa #5 |
06 - Sei |
|
Dimensione della borsa: #1; Borsa Q'ty: Singolo |
| |
6 - borsa #6 |
08 - Otto |
|
Entrata/sbocco: lato dentro e lato fuori |
| |
7 - borsa #7 |
12 - Dodici |
|
|
Collegamento: coppia |
| |
X - l'altra dimensione |
|
|
|
Superficie: brillamento di sabbia |
| |
|
|
|
|
Materiale: SUS304 |
| |
|
|
|
Il codice di selezione è: BJD101AKS304
|
Condizioni di gestione (filtro a sacco):
Pressione di Max.Operating: 6 barre (87psi), 10.34bar (150psi)
Temperatura di Max.Operating: 120°C
Applicazioni (sostituzione del eaton dell'alloggio del filtro a sacco):
| Elaborazione dei prodotti chimici |
Pitture, inchiostri, liquidi refrigeranti |
| Oli, oli da tavola, oli vegetali |
Prodotti farmaceutici |
| Sciroppo di zucchero |
Liquidi di pulizia per la pulizia |
